Thông tin chi tiết sản phẩm
Chứng nhận: ROHS
Số mô hình: LCMXO2-4000HC
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiated
chi tiết đóng gói: Khay/Cuộn
Thời gian giao hàng: 3-15 ngày
Cổ phần: 8000
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 1000 chiếc
Nhà sản xuất Số sản phẩm: |
LCMXO2-4000HC |
Tế bào logic: |
4.000 |
RAM khối nhúng: |
128 Kbit |
Tần suất hoạt động tối đa: |
150 MHz |
Tiêu chuẩn vào/ra: |
LVCMOS, LVTTL, PCI Express |
gói: |
Gói vảy chip 256 bóng (CSP) |
Nhà sản xuất Số sản phẩm: |
LCMXO2-4000HC |
Tế bào logic: |
4.000 |
RAM khối nhúng: |
128 Kbit |
Tần suất hoạt động tối đa: |
150 MHz |
Tiêu chuẩn vào/ra: |
LVCMOS, LVTTL, PCI Express |
gói: |
Gói vảy chip 256 bóng (CSP) |

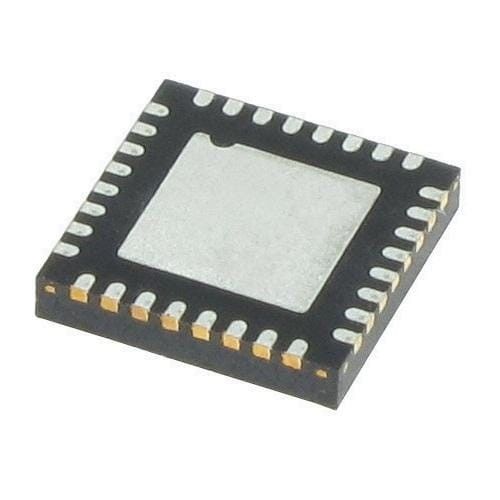

Lattice LCMXO2-4000HC: Chip FPGA chi phí thấp, năng lượng thấp cho các ứng dụng quy mô nhỏ
Tìm thông tin ở đây trong stock.xlsx
LCMXO2-4000HC là một chip Field-Programmable Gate Array (FPGA) chi phí thấp, năng lượng thấp được thiết kế cho các ứng dụng nhỏ, năng lượng thấp.Nó là một thành viên của gia đình Lattice MachXO2 của FPGAs và được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, bao gồm viễn thông, tự động hóa công nghiệp và điện tử tiêu dùng.
LCMXO2-4000HC chứa 4.000 Look-Up Tables (LUT), 128 Kbits RAM khối nhúng và 64 Macrocells.bao gồm cả LVCMOS, LVTTL, và PCI Express.
LCMXO2-4000HC được thiết kế để tiêu thụ năng lượng thấp và có dòng chờ dưới 30 μA.Nó cũng có bộ nhớ Flash trên chip để cấu hình và không yêu cầu bộ nhớ cấu hình bên ngoài.
Đặc điểm sản phẩm:
| Đặc điểm sản phẩm | Giá trị |
|---|---|
| Các tế bào logic | 4,000 |
| Bảng RAM nhúng | 128 Kbits |
| Các tế bào lớn | 64 |
| Tần số hoạt động tối đa | 150 MHz |
| Tiêu chuẩn I/O | LVCMOS, LVTTL, PCI Express |
| Gói | 256-ball Chip Scale Package (CSP) |
| Điện áp | 2.5 V hoặc 3.3 V |
| Tiêu thụ năng lượng (Chỉ chờ) | < 30 μA |
| Tiêu thụ năng lượng (tiện dụng) | 36 mW (thường) |
| Bộ nhớ cấu hình | Flash trên chip |
So sánh sản phẩm:
FAQ:
